Sur un portail motorisé, le pilier n’est pas un décor : il porte tout le poids du vantail, encaisse chaque arrêt du moteur et reçoit les gaines, les cellules et l’interphone. Un pilier qui bouge d’un centimètre, c’est un portail qui frotte, un moteur qui force et une motorisation qui meurt jeune. Voici comment un pilier doit être fait, et comment on reprend celui qui ne tient plus.
Le pilier porte le portail, pas l’inverse
Un battant de 1,80 m en aluminium exerce sur son pilier un effort de levier permanent, amplifié à chaque ouverture ; en fer forgé ou en bois, l’effort double. Sur un coulissant, le pilier de réception encaisse les butées et porte le guide haut. Les symptômes d’un pilier faible sont toujours les mêmes : vantail qui descend du côté des gonds, portail qui frotte ou ferme mal, fissure horizontale au pied, enduit qui se décolle côté gonds.
La fondation : la partie qu’on ne voit pas
Un pilier de portail se scelle sur une semelle en béton armé enterrée sous la ligne de gel, en pratique 60 à 80 cm de profondeur en Île-de-France, et souvent plus large que le pilier lui-même. Les deux piliers d’un battant doivent être reliés par une longrine enterrée qui empêche leur écartement et sert de support au seuil ; sur un coulissant, c’est la longrine qui porte le rail sur toute la longueur de refoulement. Un pilier posé sur une simple dalle ou sur de la terre bouge dès le premier hiver.
Dimensions et renforts

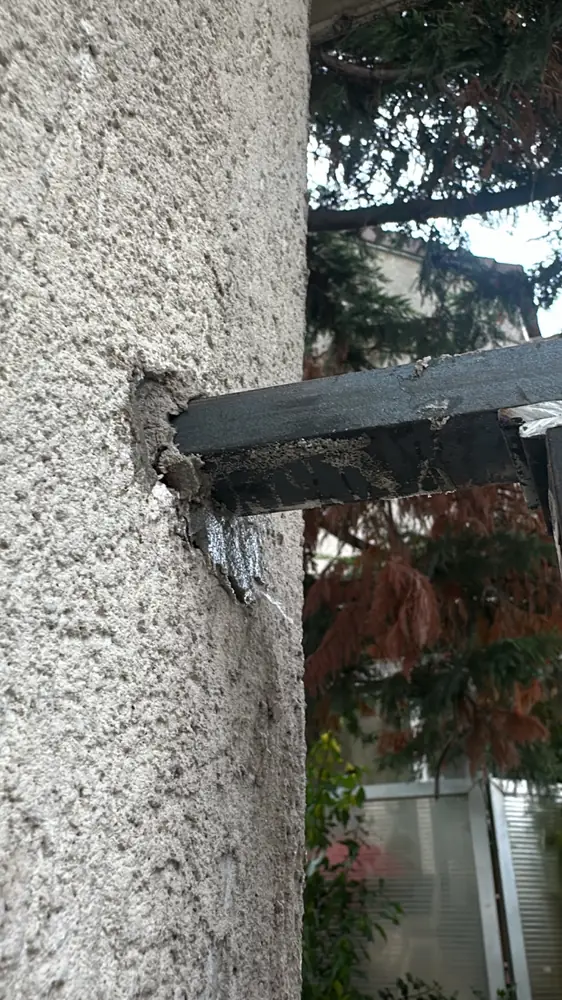

Pour un battant résidentiel, un pilier de 30 par 30 cm en parpaings à bancher remplis de béton, armé sur toute sa hauteur, est le minimum ; 40 par 40 cm pour un vantail lourd ou de plus de 2 m. Un pilier en pierre ou en brique ancienne se renforce par un noyau béton armé coulé à l’intérieur. Les platines de gonds et de moteur se fixent sur des inserts ou des tiges filetées scellées chimiquement dans le béton, jamais dans l’enduit ou dans un parpaing creux : c’est la fixation qui lâche, pas le moteur.
Les gaines : à prévoir avant de couler
Un pilier de portail motorisé reçoit l’alimentation 230 V, la liaison entre les deux moteurs d’un battant, les cellules, l’interphone, parfois l’éclairage et un digicode. Les gaines passent dans le pilier et sous la longrine, avec des boîtes de tirage accessibles. Les ajouter après coup, c’est saigner le pilier et affaiblir ce qu’on vient de construire. Nous détaillons ce point sur la page alimentation électrique et sécurité d’un portail.
Le délai de séchage : l’erreur la plus fréquente
Le béton atteint sa résistance utile après trois à quatre semaines. Accrocher un vantail de 80 kg sur un pilier coulé la veille, c’est le voir pencher dans le mois. Nous posons les gonds et le moteur une fois le béton sec, et nous reprenons les réglages de fin de course quelques semaines après la mise en service, quand tout a pris sa place.
Reprendre un pilier qui bouge

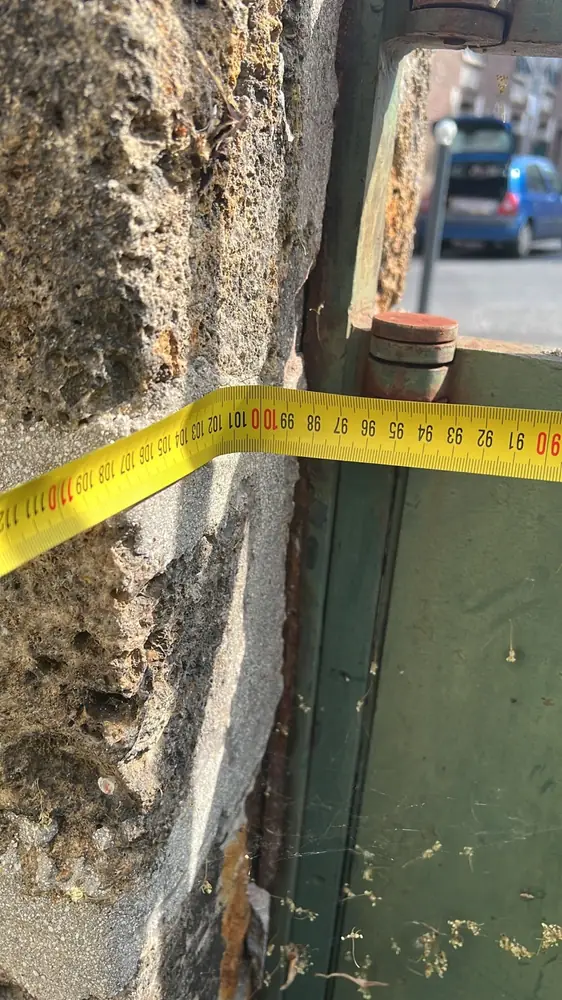

Tout dépend de la cause. Un pilier qui penche d’un bloc sur une fondation insuffisante se reprend par une fondation complémentaire coulée en sous-œuvre, pilier étayé pendant la prise. Un pilier fissuré au niveau des gonds se reprend par un noyau béton armé et des platines traversantes qui répartissent l’effort. Un pilier sain dont seules les fixations ont lâché se répare par scellement chimique de nouvelles tiges, après dépose du vantail. Dans tous les cas, nous commençons par mesurer l’aplomb et l’entraxe, portail débrayé, pour distinguer ce qui vient du pilier de ce qui vient d’un vantail affaissé ou d’un gond usé.
Ce qu’un bon pilier change pour la motorisation
Un pilier d’aplomb et rigide, c’est un vantail qui pèse le même poids à l’ouverture et à la fermeture, un moteur qui travaille dans sa plage, des fins de course stables et des cellules alignées. Une grande part des portails qui se dérèglent ont un pilier qui bouge avec les saisons. C’est pourquoi nous contrôlons l’aplomb des piliers à chaque visite d’entretien.
Un pilier se juge à l’aplomb, portail débrayé, et se reprend selon sa cause : fondation, noyau ou fixations. DB Fermeture réalise ce diagnostic lors de ses dépannages et de ses visites d’entretien, et coordonne la reprise maçonnée quand elle est nécessaire avant de reposer ou de régler la motorisation. Devis gratuit, deux agences en Île-de-France.
