Un portail battant qui s’arrête trop tôt, qui laisse un jour à la fermeture ou qui force en butée avec un bruit d’effort : neuf fois sur dix, la fin de course est en cause. C’est un réglage banal — et pourtant l’un des plus mal compris, parce qu’il ne se fait pas de la même façon selon la technologie de votre motorisation. Voici comment il fonctionne, ce qui se règle, et à quel moment il vaut mieux ne pas insister.
À quoi sert la fin de course — et ce qui se passe quand elle dérive
La fin de course dit à la motorisation où s’arrêter, en ouverture comme en fermeture. C’est une information de position, rien d’autre — mais tout le reste en dépend. Quand elle dérive, le moteur ne « sait » plus où est la butée : il continue de pousser après l’arrêt réel du vantail, chauffe, tire sur le bras ou le vérin, et sollicite la carte électronique bien au-delà de ce qui est prévu.
Les symptômes sont reconnaissables : le portail s’arrête trop tôt et laisse un jour ; il force en butée avec un bruit d’effort caractéristique ; il repart en arrière juste avant de terminer sa fermeture, parce que la carte interprète l’effort comme un obstacle ; ou il claque violemment en fin de course. Laissé en l’état, un simple réglage devient une panne de moteur ou de carte en quelques mois.
Trois technologies, trois logiques de réglage
C’est le point que la plupart des guides oublient : « régler la fin de course » ne veut pas dire la même chose selon la motorisation installée chez vous.
| Motorisation | Comment la position est définie | Ce qui se règle réellement |
|---|---|---|
| Bras articulés | Butées mécaniques au sol ou intégrées au bras, parfois complétées par un capteur | Position des butées, longueur et géométrie du bras, parfois un temps de fonctionnement sur les modèles anciens |

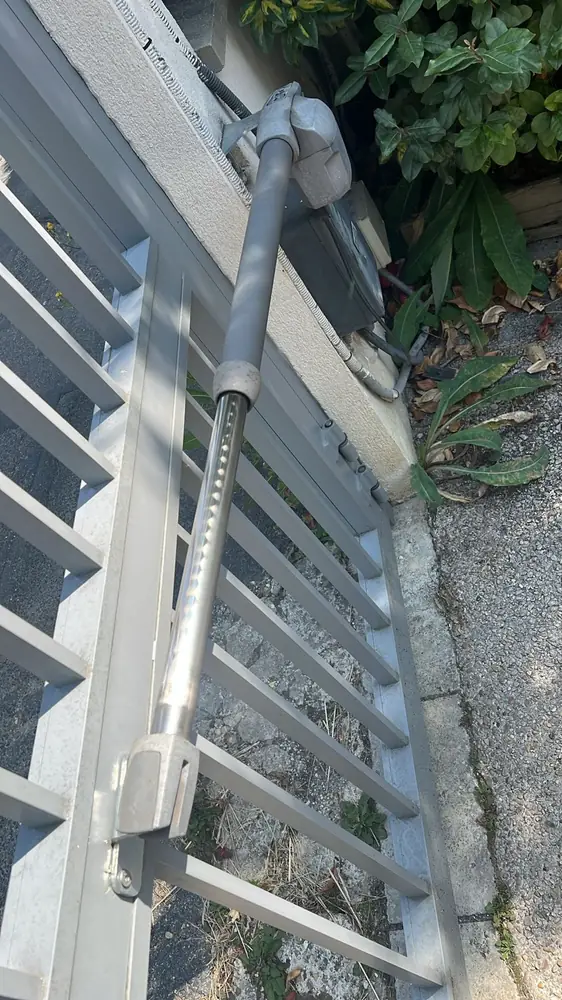

| Vérins | Fins de course intégrées au corps du vérin (mécaniques ou magnétiques), butées au sol | Réglage interne du vérin, course utile, butées d’arrêt — un vérin ne doit jamais finir sa course en butée interne |
| Vis sans fin / motorisation enterrée | Came mécanique, micro-interrupteur ou encodeur selon le modèle | Position de la came ou apprentissage électronique de la course |
Fin de course mécanique ou électronique : comment savoir
Deux familles coexistent, et elles ne se règlent pas pareil.
La fin de course mécanique repose sur une pièce physique : came, butée, micro-interrupteur. Elle se règle à la main, souvent avec une vis ou un déplacement de came, et son réglage est stable dans le temps — mais elle s’use et se dérègle avec les vibrations.
La fin de course électronique repose sur la carte de commande : encodeur qui compte les tours, ou détection ampèremétrique qui mesure l’effort du moteur pour deviner l’arrivée en butée. Elle ne se règle pas avec un tournevis mais par une procédure d’auto-apprentissage : on lance un cycle complet et la carte mémorise les positions. C’est pour cela qu’après une coupure de courant prolongée ou un changement de carte, certains portails « oublient » leur course et doivent réapprendre.
La méthode de réglage, étape par étape
Le principe est toujours le même, quelle que soit la technologie :
- Coupez l’alimentation avant toute intervention sur l’armoire ou le moteur.
- Débrayez et manœuvrez le portail à la main : il doit coulisser ou pivoter librement, sans point dur. Si ce n’est pas le cas, le problème est mécanique — inutile de toucher au réglage.
- Repérez les positions réelles d’ouverture et de fermeture souhaitées, en gardant quelques millimètres de marge avant la butée physique.
- Ajustez : butée ou came pour une fin de course mécanique, procédure d’apprentissage pour une fin de course électronique.
- Réembrayez, remettez sous tension et lancez un cycle complet à vide, en surveillant l’arrêt.
- Affinez par petites touches : un réglage se corrige par millimètres, pas par centimètres.
Le point que tout le monde saute : si le vantail ne bouge pas librement moteur débrayé, le réglage de la fin de course ne servira à rien. Gonds grippés, pilier qui a bougé, vantail voilé — il faut traiter la mécanique d’abord.
Le test qui valide le réglage
Un réglage n’est pas terminé quand le portail s’arrête au bon endroit : il est terminé quand les sécurités ont été revérifiées. Trois contrôles, dans cet ordre :
- La course : le vantail s’arrête à la position voulue, sans forcer ni claquer, à l’ouverture comme à la fermeture.
- La détection d’obstacle : un objet résistant placé sur le passage doit provoquer l’arrêt et l’inversion du mouvement.
- Les cellules photoélectriques : coupez le faisceau pendant la fermeture, le portail doit se rouvrir immédiatement.
Si la détection d’obstacle se déclenche alors que rien ne gêne, c’est souvent que le couple a été monté pour compenser un frottement : on masque un problème mécanique au lieu de le régler.
Ce qui change d’une marque à l’autre
Les grandes marques n’ont pas la même logique. Chez CAME et FAAC, on trouve fréquemment des butées mécaniques associées à un apprentissage sur la carte. BFT utilise largement l’encodeur avec procédure d’auto-apprentissage. Somfy privilégie des cycles d’apprentissage guidés, parfois avec la télécommande. Nice combine selon les gammes butées, encodeurs et détection d’effort. Et au sein d’une même marque, deux modèles espacés de quelques années peuvent demander des manipulations différentes — d’où l’importance de la notice du modèle exact, et non d’un tutoriel générique. Nous intervenons sur toutes les marques de motorisation.
Quand ce n’est pas la fin de course
Plusieurs pannes imitent un défaut de fin de course, et les confondre fait perdre du temps :
- Condensateur fatigué : le moteur peine, démarre mal, s’arrête en cours de route — la course est bonne, c’est la force qui manque.
- Cellules photoélectriques : le portail refuse de fermer et se rouvre — voir notre guide portail qui clignote mais ne s’ouvre pas.
- Carte électronique : comportement erratique, positions oubliées après coupure — voir carte électronique en panne.
- Un seul vantail concerné : le problème est du côté de ce bras ou de ce vérin — voir portail à un battant qui ne s’ouvre pas.
Ce qu’il vaut mieux ne pas faire soi-même
Deux limites simples. La première : dès qu’il faut ouvrir l’armoire de commande, on est à proximité du 230 V — c’est le domaine de l’électricien ou du technicien portail. La seconde : ne montez jamais le couple ou la force du moteur pour « faire passer » un portail qui frotte. Vous supprimez une sécurité et vous transformez une usure mécanique en panne de motorisation.
Si le réglage ne tient pas, revient au bout de quelques jours, ou si le portail force malgré une course correcte, c’est qu’une pièce est en cause. DB Fermeture intervient en Île-de-France depuis ses agences d’Ermont (95) et de Charenton-le-Pont (94) : diagnostic sur place, devis gratuit, et rien n’est facturé sans votre accord.
